Mise en place du FHR


  N’hésitez pas à appeler votre technicien Stand 21
si vous rencontrez le moindre problème...
Votre FHR doit être positionné entre
vos épaules et votre harnais de
sécurité.
Vous ne devez jamais rien
placer entre
le harnais et le FHR.

Les boucles de réglage de harnais
doivent se trouver sur la partie basse
du FHR.
HANS harness harnais
FHR
Harnais
Boucle
Padding
Les points d'attache supérieurs de harnais de votre véhicule
doivent être correctement positionnés pour vous assurer un maximum d'efficacité avec le FHR. Suivez bien attentivement ces instructions

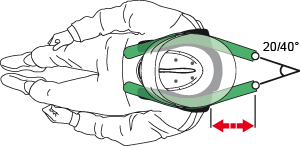

Positionnement des points
d’attache supérieurs de harnais
INCORRECT
HANS correct HANS incorrect
Minimiser cette distance    Les ceintures du harnais peuvent glisser
du FHR
INCORRECT
 HANS correct  HANS incorrect
1- Horizontale               2- 10 à 20° en dessous de l'horizontale
3- Montage trop bas
Les ceintures ne remplissent
pas leur fonction.

Il y a trop de pression sur les épaules du pilote.
4- Montage trop haut
Mauvaise position du FHR et risque
de contacts entre celui-ci et le casque.
Modifier de quelque façon que ce soit la forme du FHR(le tailler, le
reformer...) lui fera automatiquement perdre son homologation FIA et
pourra même le rendre dangereux !

La FIA a publié une toute nouvelle norme FIA 8858-2010 relative aux systèmes de retenue de la tête. La norme FIA 8858-2002 reste toutefois en vigueur dans les compétitions sous règle FIA.
